Platin-Kapseln schweißen: hermetische Verschlüsse im Labor

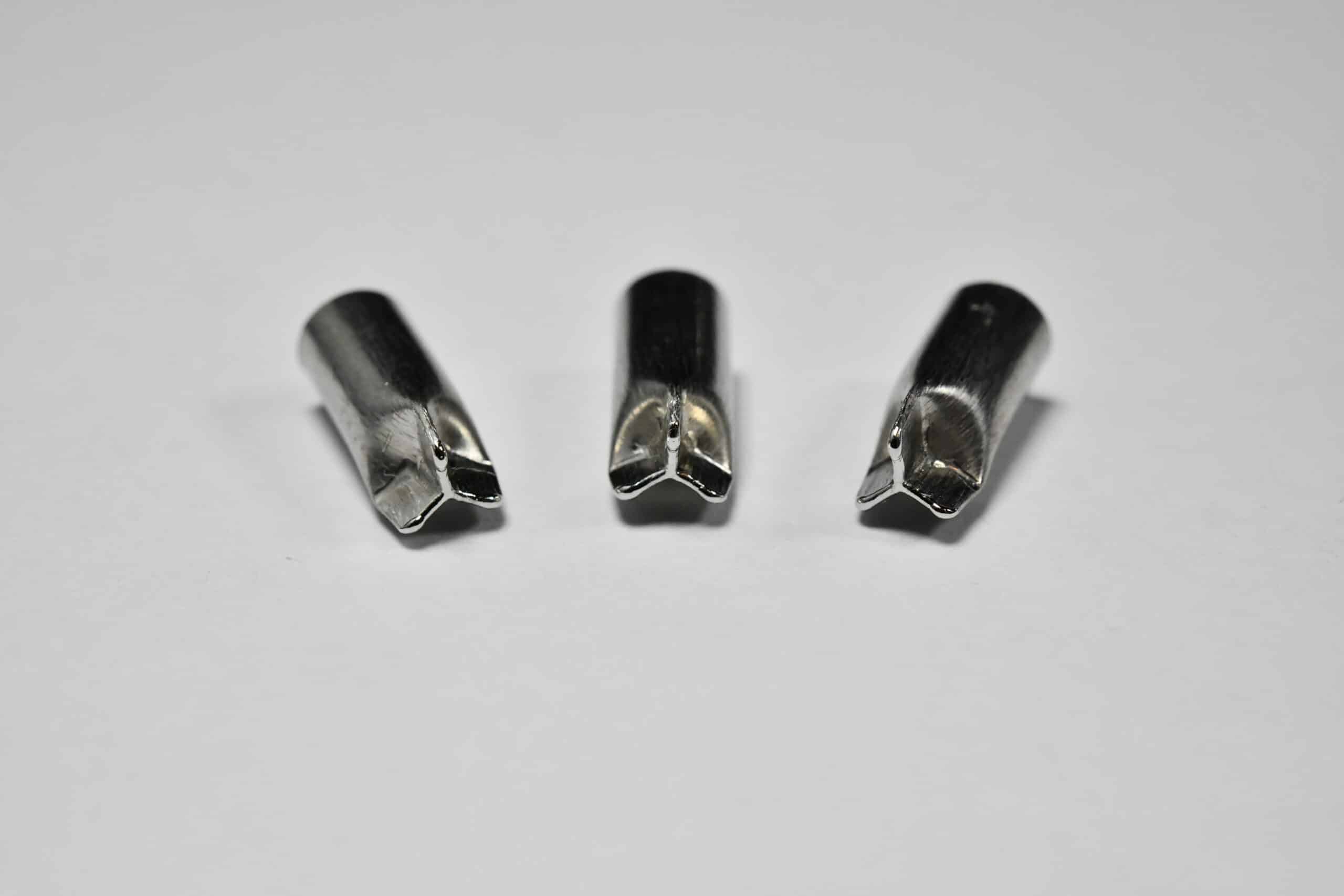

Eine Platin-Kapsel hermetisch zu verschließen heißt, eine dünnwandige Edelmetall-Hülle gasdicht zu fügen, ohne die Probe darin zu verändern. Im Labor steckt im Inneren oft das eigentliche Experiment: eine Mineralprobe für die Hochdruck-Petrologie, ein Referenzstandard für die Spurenanalytik, eine luftempfindliche Substanz. Drei Eigenschaften entscheiden über den Verschluss: Dichtheit der Naht, minimaler Wärmeeintrag auf den Kapsel-Inhalt und reproduzierbare Naht-Qualität über die Charge. Mikro-WIG-Schweißen mit dem Lampert Micro Arc Welder (MAW) liefert alle drei, auch bei Wandstärken im Zehntelmillimeter-Bereich.
Warum Platin im Labor steht
Platin ist im Labor kein Schmuckwerkstoff, sondern ein Funktionswerkstoff. Der Grund liegt in zwei Eigenschaften, die zusammenkommen: Platin ist chemisch inert und es hält hohe Temperaturen aus. Es widersteht Mineralsäuren, Luft und Wasser unter normalen Bedingungen und reagiert auch unter hohem Druck und hoher Temperatur kaum mit dem eingeschlossenen Probenmaterial (Quelle: Britannica, „noble metal“, abgerufen 2026-06-15). Damit verfälscht die Kapselwand das Experiment nicht.
Der Schmelzpunkt von reinem Platin liegt bei rund 1.768 °C (Quelle: Britannica / Biology Insights, abgerufen 2026-06-15), deutlich höher als bei Gold (etwa 1.064 °C) oder Silber. Für das Schweißen bedeutet das: Platin braucht mehr Energie als die weicheren Edelmetalle, bleibt aber sehr gut schweißbar. In der Lampert-Werkstoff-Systematik gilt Platin als sehr gut schweißbar, mit dem Hinweis auf höhere Einstellungen wegen des höheren Schmelzpunkts.
Typische Labor-Kapseln sind dünnwandig, oft 0,1 bis 0,3 mm Wandstärke. Genau hier wird der Verschluss zur Prozessfrage: Die Naht muss dicht werden, ohne dass die Wand durchbrennt und ohne dass die Wärme bis zur Probe vordringt. Die Impulsdauer im Millisekunden-Bereich ist dafür der entscheidende Hebel.
Typische Anwendungen für Platin-Kapseln
Platin-Kapseln tauchen überall dort auf, wo eine Probe unter Bedingungen eingeschlossen werden soll, die andere Werkstoffe nicht überstehen oder verfälschen:
- Hochdruck-Forschungskapseln. Platin- und Platin-Rhodium-Kapseln für Diamantstempelzellen-Experimente und hochdruck-experimentelle Petrologie. Eine Platin-Hülle wird mit einem Platin-Deckel verschweißt und bildet so einen chemisch dichten Verschluss, bevor die Probe dem Druck ausgesetzt wird (Quelle: SERC Carleton; Wikipedia „Diamond anvil cell“, abgerufen 2026-06-15).
- Referenz- und Standard-Kapseln für isotopische, Neutronenaktivierungs- und Spurenelement-Analytik, in denen ein Standard oder eine Probe luftdicht eingeschweißt wird.
- Encapsulation in Glove-Box-Atmosphären. Luft- oder feuchtigkeitsempfindliche Substanzen in Platin-Kapseln unter Inertgas verschließen.
- Thermoelement-Fügungen. Pt/Pt-Rh-Thermoelemente (Typ S und R) sind eine etablierte Mikro-WIG-Anwendung und teilen das Werkstoff-Verhalten mit den Kapseln.
Die Käuferreise im Labor unterscheidet sich von der industriellen Serie: Es geht nicht um Stückzahlen pro Stunde, sondern um eine reproduzierbare, nachweisbar dichte Naht am Einzelteil.
Werkstoffe rund um die Platin-Kapsel
Platin ist selten allein im Spiel. In der Praxis treffen Platin-Kapseln auf verwandte Edel- und Funktionswerkstoffe. Die folgende Übersicht ordnet ein, was sich mit dem MAW hermetisch fügen lässt:
| Werkstoff | Typischer Einsatz | Schweißeignung |
|---|---|---|
| Platin (Pt) | Hochdruck-Kapseln, Referenz-Kapseln, Schmelztiegel-Fügungen | Sehr gut, höhere Energie als Gold/Silber wegen Schmelzpunkt |
| Platin-Rhodium (Pt-Rh) | Diamantstempelzellen, Pt/Pt-Rh-Thermoelemente | Sehr gut, dünne Wandstärken |
| Gold / Palladium | Weichere Kapseln, niedrigere Druck-/Temperatur-Stufen | Sehr gut, niedrigere Energie als Platin |
| Edelstahl 1.4404 / 316L | Probekapseln, Sensor- und Druckaufnehmer-Gehäuse | Sehr gut, biokompatibel |
| Titan Grad 2 / Grad 5 | Korrosionskritische Lab-Kapseln, implantierbare Gehäuse | Sehr gut, sehr gute Schutzgasabdeckung nötig |
| Tantal / Niob / Zirkon | Lab-Spezial- und korrosionskritische Encapsulation | Bedingt, Probeschweißung empfohlen |
Die vollständige Methodik und Werkstoff-Einordnung im Cluster: Hermetic Sealing mit Mikro-WIG-Schweißen.
Warum Mikro-WIG-Schweißen für Platin-Kapseln
- Minimaler Wärmeeintrag auf den Kapsel-Inhalt. Impulsdauern von 0,1 bis 34 Millisekunden konzentrieren die Wärme auf die Naht. Die Kapselwand bekommt die Energie, der Inhalt sieht sie praktisch nicht. Bei luftempfindlichen Substanzen, Mineralproben und vorbereiteten Standards ist das der Unterschied zwischen einer brauchbaren und einer verfälschten Probe.
- Energiebereich für dünne Wände und höheren Schmelzpunkt. Der MAW deckt mit 5 bis 1.200 A Spitzenstrom sowohl die niedrige Energie für 0,1-mm-Wände als auch die höhere Energie ab, die Platin wegen seines Schmelzpunkts braucht.
- Reine metallurgische Verbindung. Kein Flussmittel, keine Lötgrenze, keine Kontaminations-Pfade. Wichtig bei Lab-Einsätzen mit isotopischer oder chemischer Analytik, wo jede Fremdsubstanz das Ergebnis stört.
- Reproduzierbarkeit durch vorinstallierte Schweißkurven. Der MAW bringt ein dediziertes Platin-Programm mit (Teil der zwölf vorinstallierten Werkstoff-Programme). Parameter dokumentiert, Abläufe über die Charge wiederholbar.
- Glove-Box-tauglich. Mit entsprechender Vorbereitung läuft der MAW in Inertgas-Atmosphären, für luft- oder feuchtigkeitsempfindliche Encapsulation.
- Helium-Lecktest-tauglich. Bei sauberer Vorbereitung erreicht die Naht reproduzierbar die anwendungstypischen Hermetik-Spezifikationen. Für Hochdruck-Forschungskapseln liegen übliche Akzeptanz-Leckraten zwischen 10⁻⁶ und 10⁻⁸ mbar·l/s.
Wie die Naht qualifiziert wird, behandelt der Helium-Lecktest: Praxisleitfaden für hermetische Schweißnähte.
Praxis-Empfehlungen für das Verschweißen dünnwandiger Platin-Kapseln
Vorbereitung
- Werkstück gründlich vorreinigen. Ultraschallreinigung ist Laborstandard. Verunreinigungen in Poren oder Spalten verbrennen beim Schweißen und verursachen Porosität in der Naht.
- Fügegeometrie kontrollieren. Eine Schweißnaht versiegelt nur, was geometrisch zusammenliegt. Saubere Auflage von Deckel und Kapselrand ist Voraussetzung für eine dichte Naht.
- Inhalt vor dem Verschluss einbringen. Reihenfolge: Probe einbringen, dann Kapsel verschließen. Der minimale Wärmeeintrag macht das prozesssicher.
Schweißparameter
- Niedrige bis mittlere Energie plus scharfe Wolfram-Elektrode für dünne Kapselwände. Praktischer Einstieg für 0,1 bis 0,3 mm Wandstärke: 15 bis 25 % Energie, 0,5 bis 1,5 ms Impulsdauer, dann am Probestück nachschärfen. Platin liegt wegen des höheren Schmelzpunkts tendenziell am oberen Ende dieses Bereichs.
- Schutzgas: Argon ≥ 99,9 % (Argon 4.6), optimaler Durchfluss ca. 2 l/min mit automatischem Vor- und Nachströmen.
- Bei sehr wärmeempfindlichem Inhalt zusätzlich thermische Maskierung oder eine Wärmesenken-Aufnahme in Erwägung ziehen.
Validierung
- Visuelle Inspektion unter Mikroskop. Saubere, oxidfreie Naht ohne Poren. Platin oxidiert kaum, eine matte oder körnige Naht weist dennoch auf zu hohe Energie oder unzureichendes Schutzgas hin.
- Helium-Lecktest nach der Schweißung, abhängig von Geometrie und Ziel-Leckrate. Ziel-Wert vor der Schweißauslegung festlegen.
- Querschliff bei Erstmustern. Eindringtiefe und Naht-Qualität dokumentieren, bevor eine Serie startet.
Geräte-Empfehlung: der Lampert Micro Arc Welder
| Spezifikation | Wert |
|---|---|
| Spitzenstrom (WIG) | 5–1.200 A |
| Impulsdauer | 0,1–34 ms |
| Minimale Werkstückdicke | 0,1 mm |
| Schweißpunkt-Durchmesser | 0,2–4,0 mm; >1 mm Einbrand mit 1,3-mm-Elektrode |
| Werkstoff-Programme (vorinstalliert) | 12 (Universal, Gold, Silber, Platin, Palladium, Bronze, Edelstahl, Titan, Aluminium, Zinn, Messing, Kupfer) |
| Patentierte Schweißprozess-Regelung | Ja (Echtzeit-Fehlererkennung) |
| Industrie-4.0-Schnittstelle | Modbus TCP/IP über LAN (21 dokumentierte Register) |
| Schutzgas | Argon ≥ 99,9 %; ca. 2 l/min |
| Gewicht | 10,9 kg |
| EU-Zertifizierung | EN 60974-6, EN 61000-6-2/-6-4, RoHS 2011/65/EU; UKCA-konform |
| Garantie | 3 Jahre, hergestellt und serviciert in Deutschland |
| Investition (Komplett-Einstieg) | ab ca. 7.000 EUR netto |
| Schulung | Eintägiger Workshop in Werneck (eigene Werkstücke willkommen) |
Vollständige Produktspezifikation: Lampert Micro Arc Welder Produktseite.
Häufige Fragen zum Schweißen von Platin-Kapseln
Ja. Platin gilt als sehr gut schweißbar. Wegen des höheren Schmelzpunkts von rund 1.768 °C (Quelle: Britannica / Biology Insights, abgerufen 2026-06-15) sind höhere Einstellungen nötig als bei Gold oder Silber, das Verfahren bleibt aber dasselbe. Platin-Rhodium-Legierungen verhalten sich vergleichbar.
Über niedrige Energie und kurze Impulsdauer. Praktischer Einstieg für 0,1 bis 0,3 mm Wandstärke: 15 bis 25 % Energie, 0,5 bis 1,5 ms Impulsdauer, mit scharf angeschliffener Wolfram-Elektrode. Am Probestück nachschärfen und das Erstmuster im Querschliff prüfen.
Ja. Die Impulsdauer im Millisekunden-Bereich hält die Wärme an der Naht. Die Kapselwand nimmt die Energie auf, der Inhalt bleibt nahezu auf Umgebungstemperatur. Genau deshalb wird die Probe vor dem Verschluss eingebracht und die Kapsel danach zugeschweißt.
Ja. Platin- und Platin-Rhodium-Kapseln für Diamantstempelzellen-Experimente und hochdruck-experimentelle Petrologie sind eine etablierte Anwendung. Platin wird dort wegen seiner chemischen Inertheit unter hohem Druck und hoher Temperatur bevorzugt (Quelle: SERC Carleton; Wikipedia „Diamond anvil cell“, abgerufen 2026-06-15).
Ja, je nach Geometrie und Ziel-Leckrate. Für Hochdruck-Forschungskapseln liegen übliche Akzeptanz-Leckraten zwischen 10⁻⁶ und 10⁻⁸ mbar·l/s. Wie geprüft wird, steht im Helium-Lecktest-Leitfaden. Für sehr enge Spezifikationen vorab Probemuster validieren.
Ja, mit entsprechender Vorbereitung. Der MAW arbeitet in Inertgas-Atmosphären, wichtig für luft- oder feuchtigkeitsempfindliche Encapsulation. Wer beim Versiegeln direkt mit dem Zielgas befüllt, schließt die Probe unter definierter Atmosphäre ein.
Argon ≥ 99,9 % (Argon 4.6), optimaler Durchfluss ca. 2 l/min mit automatischem Vor- und Nachströmen direkt am Gerät.
Das Lampert-Applikations-Team unter [email protected]. Eine kostenfreie Musterschweißung mit schriftlichem Schweißbericht ist möglich. Gerade bei Platin-Kapseln lohnt sich das, weil Wandstärke, Geometrie und Ziel-Leckrate stark variieren.
Fazit: wann Mikro-WIG-Schweißen für Platin-Kapseln die richtige Wahl ist
Für Platin-Kapseln im Labor zählt nicht der Durchsatz, sondern die dichte, reproduzierbare Naht am Einzelteil, ohne dass die Probe Schaden nimmt. Der Lampert Micro Arc Welder liefert genau das: einen Energiebereich, der dünne Wände und den höheren Platin-Schmelzpunkt zugleich abdeckt, einen Wärmeeintrag, der die Probe schützt, ein dediziertes Platin-Programm für wiederholbare Ergebnisse und eine reine metallurgische Naht ohne Flussmittel. Die Investitionsschwelle von rund 7.000 EUR für einen kompletten Tischarbeitsplatz passt zur Labor-Realität, in der Einzelteile und Kleinserien gefragt sind, nicht Massenfertigung.
Wer den Verschluss qualifizieren muss, plant den Helium-Lecktest gleich mit ein und legt die Ziel-Leckrate fest, bevor er die Naht auslegt. Für die Werkstoff- und Methodik-Einordnung im größeren Bild verweisen die Cluster-Pillars Hermetic Sealing und Helium-Lecktest.
Für Probeschweißungen und anwendungsspezifische Beratung freut sich das Lampert-Applikations-Team über Anfragen an [email protected]. Ein schriftlicher Schweißbericht liegt jeder Probeschweißung bei.
