Kupfer schweißen: warum Wärmeleitfähigkeit die eigentliche Herausforderung ist
Kupfer leitet Wärme schneller ab als fast jedes andere Konstruktionsmetall und oxidiert an Luft leicht. Beides macht es klassisch zu einem schwer schweißbaren Werkstoff. Die Wärme fließt aus der Fügestelle ab, bevor ein stabiles Schmelzbad entsteht, und die Naht verzundert ohne sauberen Schutz. Gepulstes Mikro-WIG-Schweißen mit dem Lampert Micro Arc Welder setzt genau dort an. Es bringt die Energie in einem sehr kurzen Puls konzentriert ein, bevor sie abfließen kann, und arbeitet unter Argon-Schutzgas. Diese Seite erklärt die Werkstoffphysik, ordnet die Kupfer-Sorten ein und zeigt, wo die Grenzen liegen.
Warum Kupfer als allgemein schwer schweißbar gilt
Drei Werkstoffeigenschaften wirken zusammen. Jede für sich wäre beherrschbar, in Summe machen sie Kupfer zu einer Aufgabe, an der konventionelle Verfahren oft scheitern.
1. Sehr hohe Wärmeleitfähigkeit. Reines Kupfer leitet Wärme mit rund 401 Watt pro Meter und Kelvin, nach Silber der höchste Wert unter den gängigen Metallen. Das ist etwa fünf- bis achtmal so viel wie bei Stahl. Die eingebrachte Schweißwärme verteilt sich sofort im Bauteil, statt am Schweißpunkt zu bleiben. Konventionelle Verfahren brauchen deshalb hohe Energie und oft Vorwärmen, wodurch eine breite Wärmeeinflusszone und Verzug entstehen.
2. Hohe Sauerstoffaffinität und Oxidbildung. Kupfer oxidiert an Luft schnell. Ohne wirksame Schutzgasabdeckung entstehen Oxideinschlüsse und Poren in der Naht. Bei sauerstoffhaltigen Sorten kommt die Versprödungsgefahr hinzu (siehe Abschnitt zu den Kupfer-Sorten).
3. Schmelzpunkt und Schmelzbadverhalten. Kupfer schmilzt bei 1084,62 Grad Celsius. In Kombination mit der schnellen Wärmeableitung ist das Schmelzbad schwer stabil zu halten, es erstarrt fast augenblicklich, sobald die Energiezufuhr nachlässt.
Der Hebel ist also nicht mehr Energie, sondern Energie zur richtigen Zeit am richtigen Ort. Genau das leistet ein kurzer, konzentrierter Puls.
Warum gepulstes Mikro-WIG-Schweißen bei Kupfer hilft
Das Lampert-Verfahren ist ein Mikro-WIG-Prozess mit einzelnen, exakt dosierten Impulsen statt eines stehenden Lichtbogens. Die Pulsdauer liegt zwischen 0,1 und 34 Millisekunden. Für Kupfer hat das mehrere Vorteile:
- Konzentrierter Energieeintrag im Millisekunden-Fenster. Die Energie kommt schneller in die Fügestelle, als das Kupfer sie abführen kann. So entsteht lokal ein Schmelzbad, obwohl der Werkstoff hervorragend leitet.
- Minimale Wärmeeinflusszone. Die kurze Pulsdauer hält die Wärmeeinflusszone bauteilabhängig unter einem Millimeter. Kein flächiger Verzug, kein Wärmestau im umgebenden Material.
- Argon-Schutzgas integriert. Vor- und Nachströmung schützen das Schmelzbad und die noch warme Naht vor Oxidation, das verhindert Verzunderung und Porenbildung.
- Voreingestelltes Kupfer-Programm. Der MAW bringt ein eigenes Kupfer-Programm mit, die Parameter sind hinterlegt und reproduzierbar.
- Reine metallurgische Verbindung. Kein Flussmittel, keine Lötgrenze. Wichtig überall dort, wo elektrische Leitfähigkeit oder Korrosionsverhalten der Verbindung zählen.
Wie der Prozess Schritt für Schritt abläuft, beschreibt das Lampert Schweißprinzip.
Kupfer-Sorten und ihre Schweißeignung
Nicht jedes Kupfer verhält sich beim Schweißen gleich. Entscheidend ist vor allem der Sauerstoffgehalt und der Legierungsanteil.
| Sorte | Kennzeichen | Schweißeignung | Anmerkung |
|---|---|---|---|
| Cu-OF / OFHC (C10100, C10200) | sauerstofffrei, höchstens 0,0005 bis 0,001 Prozent Sauerstoff | am besten geeignet | keine Oxideinschlüsse, immun gegen Wasserstoffversprödung, erste Wahl für geschweißte Kupferteile |
| Cu-ETP (C11000) | elektrolytisch zähgepolt, 0,02 bis 0,04 Prozent Sauerstoff | eingeschränkt | Gefahr der Wasserstoff-/Dampfversprödung bei Erwärmung in reduzierender Atmosphäre, saubere Schutzgasführung ist Pflicht |
| Cu-DHP (phosphordesoxidiert) | mit Phosphor desoxidiert, sauerstoffarm | gut geeignet | etablierte Wahl für Löt- und Schweißanwendungen, geringere Leitfähigkeit als Cu-OF |
| CuCrZr (Kupfer-Chrom-Zirkonium) | ausscheidungsgehärtet, 0,3 bis 1,5 Prozent Cr, 0,05 bis 0,25 Prozent Zr | bedingt, Probeschweißung | Ausscheidungen lösen sich in der Schmelzzone teilweise auf, Festigkeit fällt dort ab, heißrissempfindlich |
| Bronze (Cu-Sn, Cu-Al u. a.) | Kupfer-Zinn-, Kupfer-Aluminium-Legierungen | gut bis sehr gut | MAW-Programm vorhanden, legierungsgleicher Draht empfohlen |
| Messing (Cu-Zn) | Kupfer-Zink-Legierung | gut, mit Vorsicht | Zink verdampft bei Hitze (Zinkabbrand), niedrige Energie und gute Absaugung beachten |
Die Lampert-Schweißbarkeits-Matrix bewertet Kupfer, Bronze und Messing für den Micro Arc Welder als gut bis sehr gut.
Typische Anwendungen für Kupfer-Schweißungen

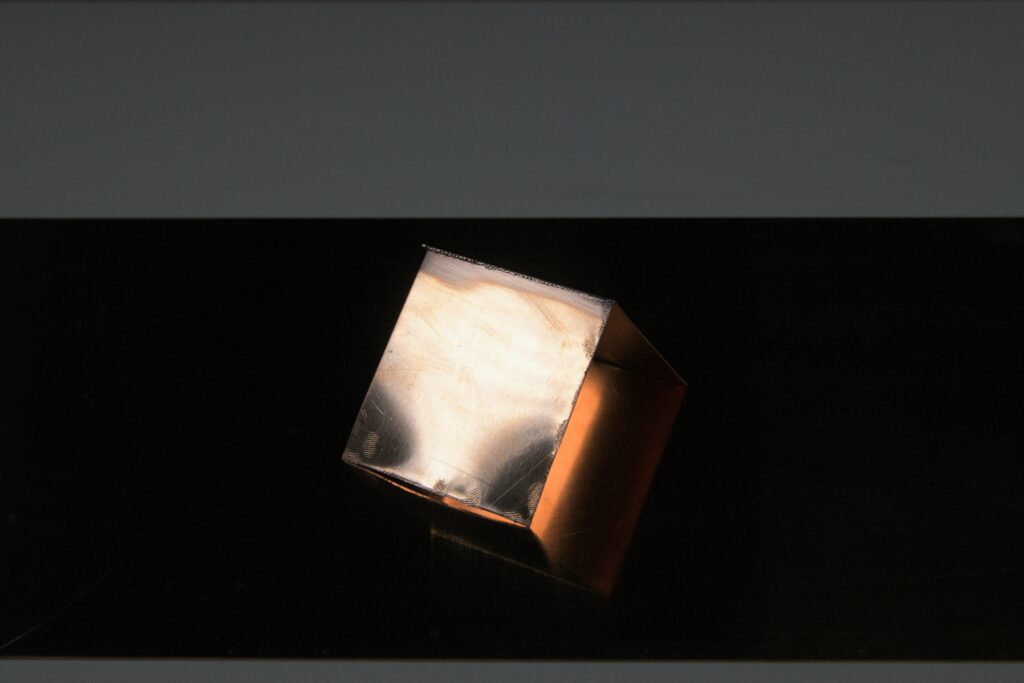

Kupfer und Kupferlegierungen tauchen überall dort auf, wo elektrische oder thermische Leitfähigkeit gefragt ist. Mit dem Mikro-WIG-Schweißen sind vor allem präzise Einzelteile, Reparaturen und Kleinserien die typische Domäne:
- Elektrische Kontaktierung. Verbinden dünner Kupferdrähte, Leiter und Folien, Kontaktelemente in der Elektronik und Sensorik.
- Reparatur und Aufbau. Wiederherstellen von Kanten, Kontaktflächen und Verschleißstellen an Kupfer- und Bronze-Bauteilen.
- Heften und Dichtschweißen. Fixieren vor einem Folgeprozess, dichtschweißen von Gehäusen und kleinen Behältern.
- Modell- und Prototypenbau. Feinarbeiten an Kupfer, Bronze und Messing, bei denen Wärmeeintrag und Optik kritisch sind.
- Schmuck. Kupferlegierungen im Schmuckbereich, hier ist der PUK das passende Gerät.
Für strukturelle Großserien mit definierter Geometrie sind Laser- oder Widerstandsverfahren meist wirtschaftlicher. Die Stärke des Mikro-WIG-Schweißens liegt beim präzisen, mobilen Arbeiten am teuren oder einzelnen Bauteil.
Praxis-Empfehlungen für das Kupferschweißen
Vorbereitung
- Werkstück gründlich reinigen. Fett, Öl und Oxidschichten mechanisch entfernen. Verunreinigungen verursachen Poren in der Naht.
- Sauerstofffreies Kupfer bevorzugen. Wo die Werkstoffwahl offen ist, Cu-OF statt Cu-ETP einsetzen, das umgeht die Wasserstoffversprödung.
- Drahtwahl legierungsgleich. Bei reinem Kupfer sauerstofffreies Drahtmaterial, bei Bronze und Messing den passenden Legierungsdraht verwenden.
Schweißparameter
- Wegen der Wärmeableitung eher zügig und konzentriert arbeiten. Spitze Wolfram-Elektrode für einen fokussierten Energieeintrag, Pulsenergie an die Wandstärke anpassen und am realen Werkstück eintesten.
- Schutzgas. Argon mindestens 99,9 Prozent (Argon 4.6), optimaler Durchfluss etwa 2 Liter pro Minute mit automatischem Vor- und Nachströmen.
- Bei massiven Querschnitten kann der Wärmeabfluss die verfügbare Energie übersteigen. Dann sind die Grenzen des Verfahrens erreicht, eine Probeschweißung klärt das vorab.
Validierung
- Visuelle Inspektion unter dem Mikroskop, saubere, oxidfreie Naht ohne Poren.
- Querschliff bei Erstmustern, um Eindringtiefe und Naht-Qualität zu dokumentieren.
Die ausführliche Methodik steht im Lampert Schweißprinzip.
Geräte-Empfehlung: der Lampert Micro Arc Welder
Für Kupfer in Industrie, Forschung und Reparatur ist der Micro Arc Welder das vorgesehene Gerät. Im Schmuckbereich schweißt der PUK Kupferlegierungen.
| Spezifikation | Wert |
|---|---|
| Spitzenstrom (WIG) | 5–1.200 A |
| Impulsdauer | 0,1–34 ms |
| Minimale Werkstückdicke | 0,1 mm |
| Schweißpunkt-Durchmesser | 0,2–4,0 mm; >1 mm Einbrand mit 1,3-mm-Elektrode |
| Werkstoff-Programme (vorinstalliert) | 12 (Universal, Gold, Silber, Platin, Palladium, Bronze, Edelstahl, Titan, Aluminium, Zinn, Messing, Kupfer) |
| Patentierte Schweißprozess-Regelung | Ja (Echtzeit-Fehlererkennung) |
| Industrie-4.0-Schnittstelle | Modbus TCP/IP über LAN (21 dokumentierte Register) |
| Schutzgas | Argon ≥ 99,9 %; ca. 2 l/min |
| Gewicht | 10,9 kg |
| EU-Zertifizierung | EN 60974-6, EN 61000-6-2/-6-4, RoHS 2011/65/EU; UKCA-konform |
| Garantie | 1 Jahr, hergestellt und gewartet in Deutschland |
| Investition (Komplett-Einstieg) | ab ca. 7.000 EUR netto |
| Schulung | Eintägiger Workshop in Werneck (eigene Werkstücke willkommen) |
Vollständige Verfahrenseigenschaften des Lampert Micro Arc Welder auf der Produktseite.
Häufige Fragen zum Kupferschweißen
Kupfer leitet Wärme mit rund 401 W pro Meter und Kelvin ab, das ist nach Silber der höchste Wert unter den gängigen Metallen und etwa fünf- bis achtmal so viel wie bei Stahl. Die eingebrachte Wärme fließt also sofort aus der Fügestelle ab. Klassische Verfahren brauchen deshalb viel Energie, oft Vorwärmen und erzeugen eine breite Wärmeeinflusszone. Beim Mikro-WIG-Schweißen wird die Energie in einem sehr kurzen Puls konzentriert, bevor sie abfließen kann.
Der Micro Arc Welder (MAW) hat ein eigenes Kupfer-Programm, eines von zwölf voreingestellten Materialprogrammen, und ist das vorgesehene Gerät für Kupfer und Bronze in Industrie, Forschung und Reparatur. Im Schmuckbereich schweißt auch der PUK Kupferlegierungen.
Cu-ETP (elektrolytisch zähgepoltes Kupfer, C11000) enthält typisch 0,02 bis 0,04 Prozent Sauerstoff in Form von Kupferoxid-Einschlüssen. Wird es in wasserstoffhaltiger oder reduzierender Atmosphäre erhitzt, diffundiert Wasserstoff ein, reagiert mit dem Oxid zu Wasserdampf und sprengt über den Druck an den Korngrenzen das Gefüge auf. Das ist die Wasserstoff- oder Dampfversprödung. Sauerstofffreies Kupfer (Cu-OF, C10200 mit höchstens 0,001 Prozent Sauerstoff, oder C10100) hat diese Oxid-Einschlüsse nicht und ist für Schweißen und Löten klar zu bevorzugen.
Bedingt, mit Probeschweißung. CuCrZr ist ausscheidungsgehärtet und bezieht seine Festigkeit aus fein verteilten Chrom- und Zirkonium-Ausscheidungen. In der aufgeschmolzenen Zone lösen sich diese Ausscheidungen teilweise auf, Festigkeit und Härte fallen dort ab, zudem ist die Legierung heißrissempfindlich. Für eine konkrete CuCrZr-Aufgabe empfehlen wir eine kostenfreie Musterschweißung.
Ja. Wie beim gesamten Lampert-Verfahren ist Argon mit einer Reinheit von mindestens 99,9 Prozent (Argon 4.6) Pflicht, der optimale Durchfluss liegt bei etwa 2 Litern pro Minute mit automatischem Vor- und Nachströmen. Das Schutzgas verhindert die Oxidation der Schweißzone, ohne Schutzgas geht es nicht.
Bei dünnen Querschnitten in der Regel nicht. Der kurze Energiepuls (0,1 bis 34 Millisekunden) bringt die Wärme schneller ein, als das Kupfer sie abführt. Bei größeren Materialstärken oder massiven Bauteilen kann der Wärmeabfluss trotzdem so stark sein, dass die zur Verfügung stehende Energie nicht für eine sichere Verbindung reicht. Dann ist eine Probeschweißung der richtige Weg, um die Grenze für das konkrete Bauteil zu bestimmen.
Mischverbindungen aus sehr unterschiedlichen Werkstoffen, etwa Stahl auf Kupfer, sind möglich, das Ergebnis hängt aber stark von der metallurgischen Verträglichkeit und der Drahtwahl ab. Hier ist eine Beratung und eine Musterschweißung sinnvoll, bevor an einem echten Bauteil gearbeitet wird.
Als Faustregel den Schweißdraht möglichst legierungsgleich zum Grundmaterial wählen. Bei reinem Kupfer sauerstofffreies Material bevorzugen, bei Bronze oder Messing den passenden Legierungsdraht. Bei gemischten oder unklaren Chargen berät das Applikations-Team zur Drahtwahl.
Das Lampert-Applikations-Team. Eine kostenfreie Musterschweißung mit schriftlichem Schweißbericht ist möglich und bei Kupfer wegen der Wärmeableitung und der Werkstoffvielfalt besonders zu empfehlen. Anfrage an [email protected] mit Werkstoff, Wandstärke, Bauteilfoto und Zielsetzung.
Fazit: wann Mikro-WIG-Schweißen für Kupfer die richtige Wahl ist
Kupfer ist nicht deshalb anspruchsvoll, weil es schwer schmilzt, sondern weil es die Wärme zu schnell abführt und leicht oxidiert. Gepulstes Mikro-WIG-Schweißen mit dem Lampert Micro Arc Welder dreht genau diese beiden Faktoren um. Der konzentrierte Puls im Millisekunden-Fenster bringt die Energie ein, bevor sie abfließt, und das integrierte Argon-Schutzgas hält die Naht oxidfrei. Für präzise Einzelteile, Reparaturen, elektrische Kontaktierungen und Kleinserien ist das ein wirtschaftlicher und mobiler Weg.
Die Werkstoffwahl bleibt wichtig. Sauerstofffreies Kupfer (Cu-OF) ist die sichere Wahl, Cu-ETP verlangt saubere Schutzgasführung wegen der Versprödungsgefahr, und ausscheidungsgehärtetes CuCrZr verliert in der Schmelzzone an Festigkeit. Bei massiven Querschnitten kann der Wärmeabfluss die Grenze des Verfahrens markieren.
Weil Kupfer so stark von Sorte, Wandstärke und Geometrie abhängt, ist eine kostenfreie Musterschweißung mit schriftlichem Schweißbericht hier besonders sinnvoll. Anfragen mit Werkstoff, Wandstärke und Bauteilfoto an [email protected].
